Ako spravit lacny upgrade optickej mechaniky v notebookoch IBM A2x/A3x/R3x/T2x

IT - 29.12.2005 - Markoff

Takze tak ako som slubil v PS minule, plnim slovo a davam navod na upgrade DVD-ROM -> DVD+-RW DL v IBM notebooku za rozumnu cenu so step-by-step fotodokumentaciou, konkretne v modeli IBM T21.

English readers - you will see english description as tooltips of images in IE (other browsers - right click on image and then Properties\Alternate text).

01.jpg - predmet dolicny - 5 rokov stara DVD-ROM mechanika Hitachi GD-S200 do slotu Ultrabay 2000, ktora uz necitala ani DVDRW media, no a samozrejme mi po odchode z PC uz dlho chybala DVD napalovacka, ktoru som musel riesit obcasnym napalovanim cez siet. Na obrazku je mozne vidiet original IBM zalomeny predny kryt traya, ktory je zosikmeny s tvarom polovice pismena Y.

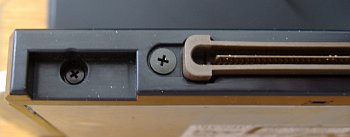

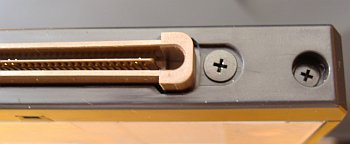

02.jpg a 03.jpg - predovsetkym treba z povodnej mechaniky vzadu odsrobovat 2 uplne krajne sroby (vlavo/vpravo) drziace kryt/redukciu konektora na mechanike pre datovy konektor IBM Ultrabay 2000, sroby konektora netreba nijako srobovat.

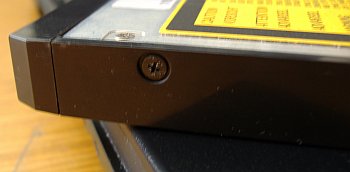

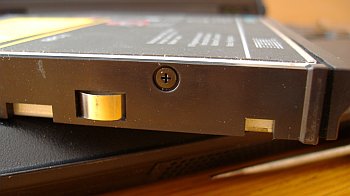

04.jpg a 05.jpg - nasleduju 2 sroby na prvej bocnej strane drziace kryt na zasuvanie do Ultrabay 2000.

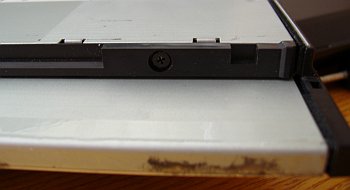

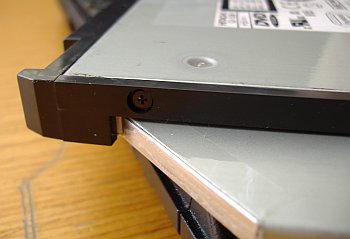

06.jpg a 07.jpg - 2 sroby na dalsej bocnej strane drziace kryt na zasuvanie do Ultrabay 2000.

08.jpg - odkrytovana/odultrabayovana jedna strana pov. mechaniky.

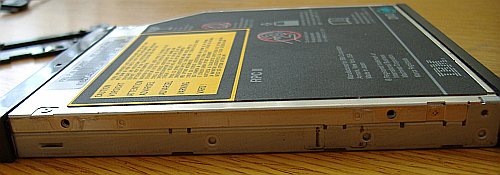

09.jpg - odkrytovana/odultrabayovana druha strana pov. mechaniky. Takto priblizne by mala vyzerat nova mechanika, diery musia sediet na sroby (ak nie boli by potrebne nove diery prip. pouzitie sek. lepidla). Na odporucanej DVDRW mechanike je vsak vsetko OK.

10.jpg - toto je cely IBM Ultrabay 2000 zazrak ktory je potrebne namontovat na novu mechaniku aby sa skompatibilnila s Ultrabay 2000 slotom a pasovala do neho.

11.jpg - zadna strana pov. DVD-ROM mechaniky Hitachi (dole) s ciernou Ultrabay 2000 redukciou na datovy konektor (hore), rovnako musi vyzerat aj zadna strana novej mechaniky (vid schema na konci manualu ku ktorej som na monitore prirovnaval pov. mechaniku po spravnom nastaveni perc. zobrazenia v PDF prehliadaci :-)).

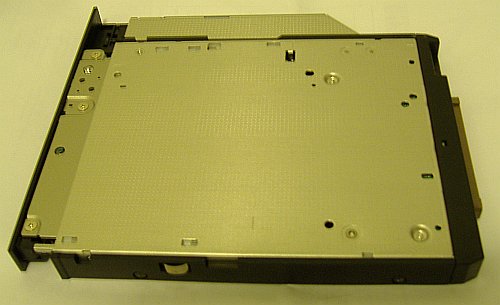

12.jpg - nova DVD+-RW DL mechanika NEC ND-6650A (pre ktoru som sa rozhodol po preskumani webu podla ktoreho mala byt IBM kompatibilna a premerani rozmerov v manuali kde je jej schema) po namontovani Ultrabay 2000 krytov, cim sa stala fyzicky kompatibilnou s notebookmi IBM a da sa do nich strcit a zapojit  na odskusanie funkcnosti (ci ju rospozna system (BIOS/OS)), u niektorych extremnych notebookov (nie IBM) je nutne zmenit standardne nastavenie mechaniky na kabli Master/Slave, co sa da realizovat zmenou firmware na inom NB prip. PC cez redukciu (alebo hardcore upravou spojov na mechanike).

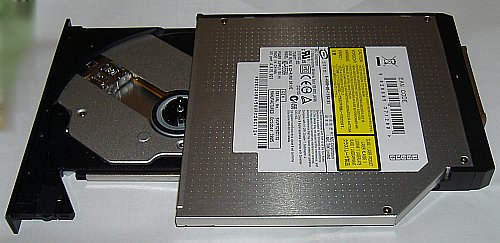

13.jpg - pohlad na novu DVD+-RW mechaniku po namontovani Ultrabay 2000 krytov z opacnej strany.

14.jpg - nepriatel numero uno - Ultrabay 2000 vysuvny mechanizmus na hot swap zmenu FDD/DVD mechaniky aj za chodu Windows, konkretne zobrazene je tiahlo na vytiahnutie mechaniky ktore je najvacsim problemom pri instalacii novej mechaniky.

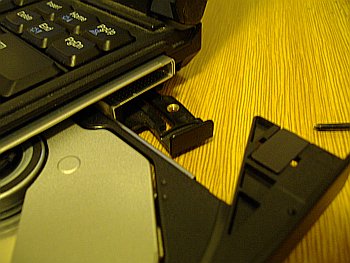

15.jpg - ked si chcete novu mechaniku z inet obchodu (zakonna povinnost vratenia tovaru do 14 dni od kupy v neporusenom obale/stave (NEC ND-6650A sa predava v holom igelitovom sacku bez cohokolvek, takze v tomto by som problem naozaj nevidel)) vyskusat ci ju vas IBM notebook rozozna a ako s nou bude spolupracovat je potrebne pri jej vkladani najprv ihlou ci niecim inym nudzovo otvorit dvierka a zasuvat ju dnu s otvorenymi dvierkami, predny kryt traya by vam totiz neumoznil mechaniku zasunut, lebo presahuje vysuvacie tiahlo Ultrabay a taktiez by pre zmenu ak by sa vam ju aj podarilo zasunut, tak by tiahlo zvonka branilo vysuvanutiu traya.

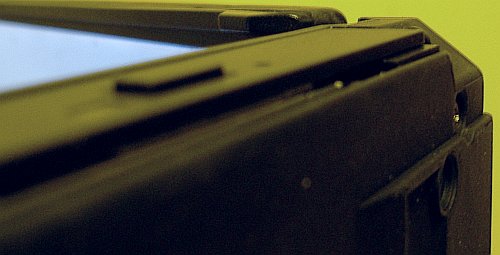

16.jpg - toto nie je zelany stav, vpravo pod krytom traya vidite ciastocne zacvaknuty Ultrabay vysuvaci mechanizmus, mechanika je uz spojena s el./datovym konektorom, ale spravne by mali byt dvierka traya na urovni Ultrabay 2000 mechanizmu, teda o 1-2mm hlbsie, kedy by az definitivne zacvakol Ultrabay 2000 mechanizmus pevne mechaniku a ta by bola v notebooku naozaj pevne zapojena, aktualne je kryt traya na vysuvacom mechanizme. Co vidite na obrazku je len test na preverenie ci notebook mechaniku spozna a ci korektne funguje bez toho, aby ste do nej robili akekolvek zasahy (aj bez nutnosti demontaze predneho krytu). Mechaniku staci zatlacit tak max. ako to pojde dnu, system ju musi spoznat (vyzaduje restart) a nasledne sa treba tiez snazit pri zatvarani traya, ktory vam nebude chciet docvaknut ale pri troche snahy sa vam podari tray zacvaknut tak ze mechanika zavrie tray a moze pracovat s mediom, ktore mozete skusit napalit/precitat, podstatne je aby bola vnutri v datovom konektore a aby bol tray zavrety. Toto som vyskusal a vsetko slo OK, takze som si uz myslel, ze mechaniku budem moct v takomto stave pouzivat, nez som pri vytahovani DVDcka nevytiahol pri tahani traya nechcene natvrdo zo systemu (i notebooku) aj celu mechaniku (co sa mi podarilo zopar krat a taktiez aj pri zasuvani za chodu systemu, elektronika mechaniky sa nastastie neodfajcila, ale treba byt radsej opatrny a nie sadomaso ako ja). Samozrejme ak sa vam jedna len o testy, je mozne z novej mechaniky snat predny kryt traya (u NEC ND-6650A ho drzia 3 zapadky (kraje a stred), pozrite sa s nozikom, ktorym poodchylite predny kryt oproti svetlu do skary kde su uchyty) a proste mechaniku skusat bez neho, kedy docvakne korektne, akurat neviem nakolko je to korektne k mediu aby sa tocilo vnutri bez akehokolvek predneho krytu a dostaval sa tak do mechaniky prach a tiez mal laser dost nekorektne podmienky k praci, takze neviem ci by boli taketo vysledky funkcnosti realne.

Co muselo nasledovat, aby mechanika zapadla tak ako ma je asi jasne kazdemu. Ano, samozrejme som sa najprv pokusil dat povodny IBM kryt traya z DVD-ROM Hitachi (vid 1. obrazok, pozrite si obzvlast vpravo vyrez kvoli pasovaniu do Ultrabay mechanizmu) na novu DVD+-RW NEC ND-6650A. Ze bude kryt pasovat som si nerobil iluzie, to by vsetko slo az prilis hladko a tak samozrejme ze nepasoval, pokial by vam nevadila likvidacia IBM krytu traya pov. DVD-ROM, je mozne odstranit serepeticky ktore ho drzia a pouzit sekundove lepidlo a natvrdo ho prilepit na novu mechaniku, vzhladom k odlisnej pozicii tlacidla na vysuvanie traya by vsak povodny kryt moc funkcny nebol a tak som sa rozhodol pre variant 2 ala sadomaso Markoffove upravy, ktory zahradnickymi noznicami strihal plechy case/PSU a teda ala MacGyver vziat si svoj lacny svajciarsky nozik a po vzore krajania medovych rezov ho nahriat nad sporakom a nasledne odkrojit z original predneho krytu traya NEC tak aby tam nenarazal do Ultrabay 2000 mechanizmu a mechanika sa mohla korektne zasunut hlboko dnu do NB a pevno zacvaknut. Toto sprevadzal patricny zapach, patricny nalepeny roztaveny plast na noziku, ktory sa dost blbo cisti a farba sa uz nezmyje ale coz obetujem lacny svajciarky nozik (rovnako by mozno posluzila aj nahriata kvalitna ihla ci ziletka (idealne samozrejme rucna minikarbobruska ala pero (pri mojej manual. zrucnosti by som ale asi prisiel o prst))). Po tomto este nasledovalo nasledne dopilovavanie spravnych rozmerov predneho krytu (uz ale radsej za studena daleko pomalsie ako s nahriatym nozom, ktory to krajal ako maslo) a et voila - mechanika sedi tak ako ma - slovak design by Markoff. :-)

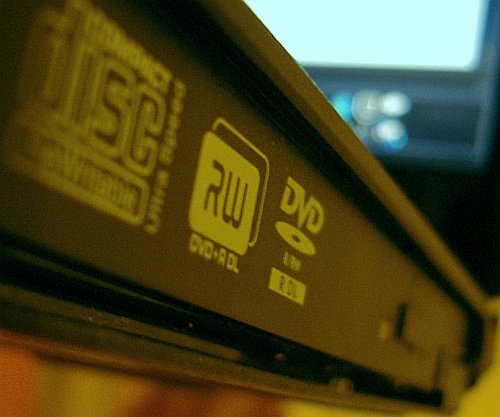

18.jpg - takto ma mechanika spravne sediet v slote, kryt ma byt zarovno so spodkom a asi 1mm mat hore strechu (rezervu). Bez upravy predneho krytu kedy som len testoval mechaniku s tym ze som krytom prekryl Ultrabay 2000 mechanizmus bol predny kryt zarovno s vrchnou stranou a teda dole o 1mm viac vonku nez ma byt, teda znacne nestabilne nekorektne zasunuta mechanika (avsak pouzitelne funkcna na testy s tym, ze som ju par krat nechtiac pri vytahovani DVD vytiahol rovno celu z NB za chodu), rozhodne je to vsak trvalo nepouzitelne riesenie.

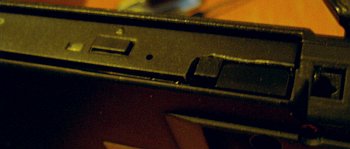

19.jpg a 20.jpg - este na ilustraciu o com hovorim, ze hore ma byt 1mm rezerva (strecha) a mechanika ma byt zarovno s dolnou stranou, na druhej fotke je mozne vidiet aj dokonale zacvaknuty Ultrabay 2000 mechanizmus v pozicii uplne vlavo teda uzamknute.

17.jpg - predny kryt po mojej sadomaso uprave, povodne som pocital len s tym, aby kryt neprekryval vpravo vysuvny Ultrabay 2000 drziak a akosi som zabudol ze kryt nesmie prekryvat ani stvorcek, ktory je napevno vedla neho a musel dopilovavat kryt svajciarskym nozikom. Kazdopadne takto vyzera vysledok robeny manualne nezrucnym clovekom, ktory pouzival k de/montazi mechanik nasledovne nastroje - svajciarky nozik (ohrievany na ohni) + ihlu + najprv kuch. noz s dlhym ostrym hrotom, neskor uz miniaturny krizovy srobovak + par lavych ruk.

Takze pokial tuzite po upgrade vasej Ultrabay 2000 resp. Ultrabay Plus mechaniky v IBM notebooku mozete pouzit moj navod a spolahnut sa ze NEC ND-6650A funguje, takze upgrade DVD-ROM Hitachi GD-S200 -> DVD+-RW DL NEC ND-6650A = OK v IBM T21. S pravdepodobnostou hraniciacou s istotou funguje tato DVD+-RW aj vo vsetkych A2x/A3x/R3x/T2x modeloch notebookov IBM so slotom Ultrabay 2000/Plus resp. je s nimi min. fyzicky kompatibilna a problem moze byt hypoteticky v nerospoznani BIOSom o com vsak pochybujem a nemal by s tym byt problem.

Takze ked si mam vybrat medzi mojim upgrade za nejakych cca 3000Sk versus kupou originalnej ultrabay ultrapredrazenej IBM DVDRW za nejakych 10-12000, kde zaplatite peniaze len za to, ze vam niekto presrobuje Ultrabay kryt na novu mechanika + prida orig. IBM predny kryt traya, hadajte ktoru moznost si zvolim...

Suvisiace clanky:
Druhy IBM Ultrabay slotov a ich vzajomna kompatibilita (Ultrabay 2000 = Ultrabay Plus)
NEC ND-6650A - recenzia s fotkami aj zadnej strany (CDR.cz)
How to build your own UltraBay drive
Predajne NEC ND-6650A napr. - Hej.skEuroPC.sk...

PS: Linkovat, linkovat, linkovat. Ak sa vam zdal tento clanok uzitocny uvitam ked ho zalinkujete na svojom webe nech sa k nemu v buducnosti cez vyhladavac lahsie dopracuju majitelia IBM notebookov ktori by chceli upgradeovat opt. mechaniku, dakujem.

>> Novší - Slovenska republika planuje od aprila dotovat porno pre studentov a mladych
<< Starší - Java aplikacie/hry v mojom x65 mobile

Komentárov: 11

cody
Nemas nejake info ako je to s kompatibilitou s HP notebookmi, takisto mam DVD-ROM ktory uz pomaly prestava citat... :o(

Markoff - najjednoduchsie je rozobrat si notebook pomerat rozmery DVD-ROM, poziciu dat konektora a porovnat trebars s rozmermi v manuale NEC a objednat si ho z inet obchodu a ked nebude sediet resp. sediet bude ale nebude fungovat tak ho proste do 14 dni vratit, z tohto dovodu som DVDRW kupoval cez net/zasielkovy predaj a nie priamo v predajni kde takato moznost vratenia tovaru zo zakona (ani z dobrej vole obchodnikov narozdiel od elektropredajni) neexistuje

no a samozrejme predtym si treba pozistovat vsetky mozne info cez Google
31.12.2005 - 00:43
nemesis
tak sem prave uspesne nainstalovat nd-6650a do T23ky:D
27.02.2006 - 18:54
scooby
Ano aj ja som uspesne namontoval 6650 do IBM T23. A ani som nemusel pilit predny kryt. Staci rozobrat povodnu mechaniku (v mojom pripade CD-ROM), novu mechaniku NEC 6650 a vymenit medzi nimi predne panely. Teraz to vyzera, ze je ta mechanika presne odtial a nieje... Dalsia vec je, ze som neprisiel o zaruku.
04.03.2006 - 14:50
Gabriel306
Super návod, práve som zmenil mechaniku na Dell latitude D600 z DVD/CD-RW na NEC 7550 DVD-RW(RAM).
Markoff - cool #1
05.04.2006 - 12:40
Ruda
Včera jsem dal NEC 7550 DVD-RW(RAM)do IBM T20.
07.04.2006 - 10:34
Alino
Vie niekto poradit, ako nahradit DVD ROM v IBM T41 nie drahou napalovackou DVD? Vdaka.
28.07.2006 - 13:43
ra100
vdaka za tip. kompatibilna je aj LG GSA-4082N.
16.08.2006 - 11:34
james999
mam takovy problem. koupil jsem cd/dvd rw mechniku na aukci ebay link:
http://cgi.ebay.com/ws/eBayISAPI.dll?Vie..
podle popisu by měla sedět na mojim noteboku IBM ThinkPad T21 (machine type: 2647 model:4AU) namontoval jsem všechno v poho, ale je tu problem čte jenom CDčka. Uz sem skoušel asi tucet DVD vypalených jak i originálních a nic, a take kdyř dam vypalovat CD tak napiše ze vypalovani selhalo, dvd sem zatim nevypaloval. Kdyř se podivam na info o mechanice vypiše mi parametry všechny co by měla umět přečist(cd-r/rw/text/+G.... DVD-R/RW/+R/RW... DVD+R DL atd.)prostě všechno. :-?. Mam operační systém windows xp sp2 ten ji vidi jako AOPEN DVD RW ISU8484G. Kdyř se podivam jaky ma nastaveny dvd region tak tam neni nic vybráno ani nelze vybrat..... :-!
jednou věc co eště chci skusit je dat ji do jiného IBMu. a pak ji asi hodim pod vlak............ uz jsem z toho uplně zničený
mužete mi napsat co s tím? nejlépe na mail james999@seznam.cz
02.11.2006 - 21:33
james999
... CD uz vypaluje to byla jenom chyba média.
03.11.2006 - 15:00
james999
uz jem tu mechaniku testoval i v IBM T22 a A30 a stále nic
01.12.2006 - 15:47
padre
Podle navodu jsem zabudoval DVD RW mechaniku NEC AD-7540A do notebooku IBM T22.Az na celni panel mechaniky ktery bylo treba upravit vse pasovalo a fungovalo perfektne.Nezapomente po vymene mechaniky prepnout v systemu kanal IDE do rezimu ultra DMA.(moc jsem se divil proc mi vypalovani DVD 4x rychlosti trva pres pul hodiny a procesor zatizeny na 80- 100%)po prepnuti max. 15%.
21.02.2007 - 21:22
